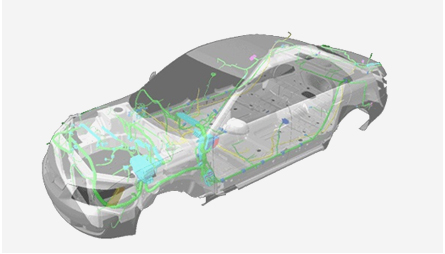

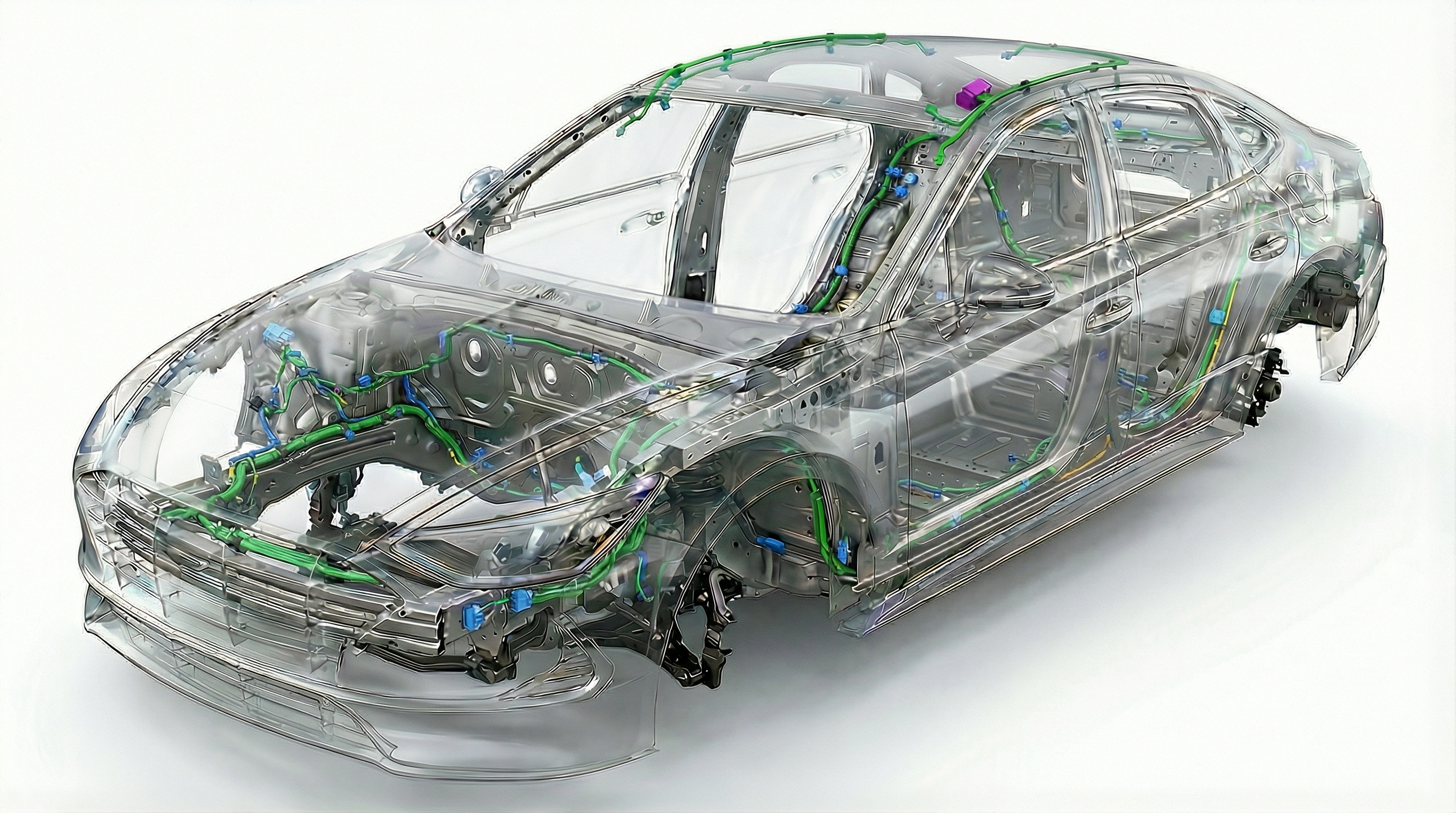

와이어링 하네스

차량 내부에 있는 각종 전기전자 장치에 전원을 공급하는 장치로 전체 차량시스템 제어 창구로써 가장 중요한 역할을 담당합니다.

와이어링 하네스

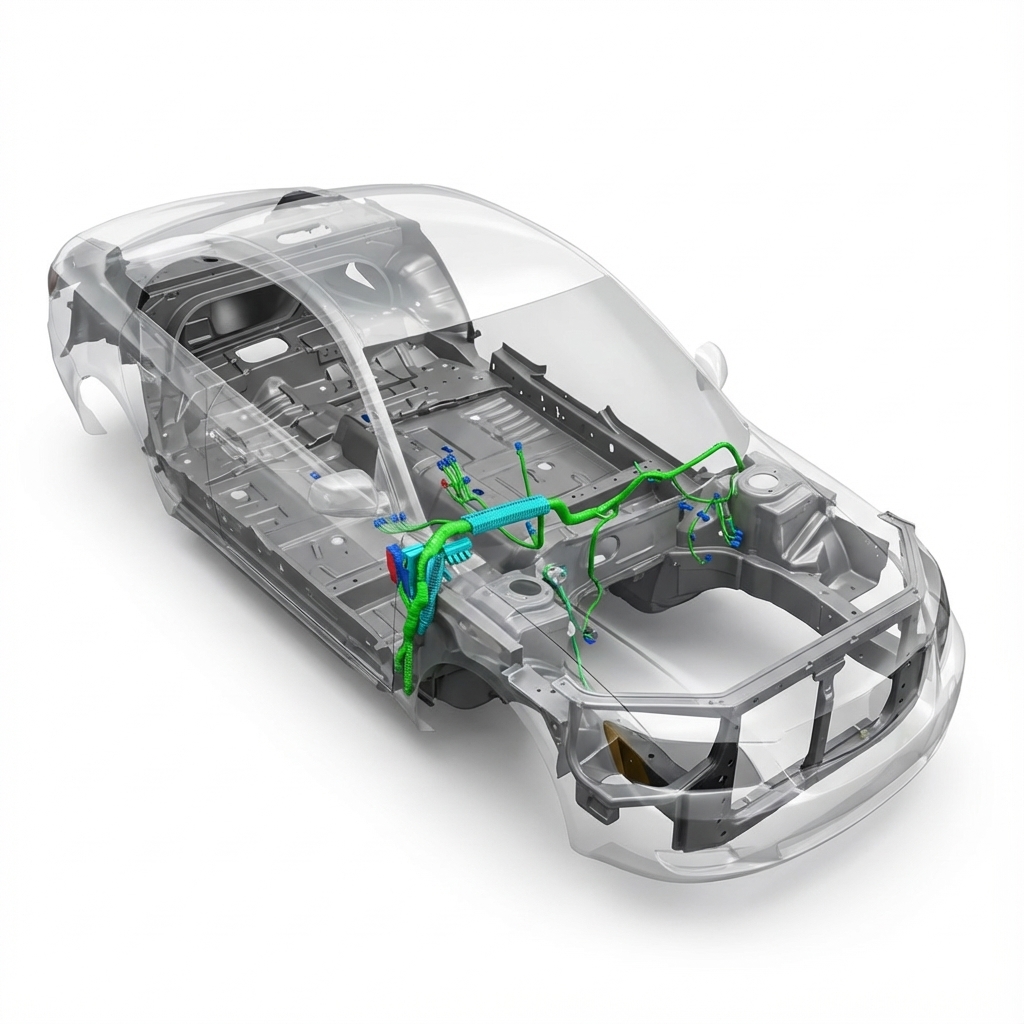

MAIN

MAIN

주요기능

  • 1.크래쉬 패드 내부에 위치하며 실내 각종 유닛과 스위치류에 전원공급
  • 2.엔진룸에서 실내 전원분배기를 통해서 실내 전원 분배
  • 3.운전석 및 보조석 에어백 위치

주요 연결 시스템

  • 1.공조, 에어콘 조절 관련 스위치류
  • 2.오디오, 멀티미디어, 계기판, 와이퍼 및 램프류 조절용 다기능 스위치
  • 3.핸즈프리, DIGITAL CLOCK, SPEAKER등 전장품 유니트

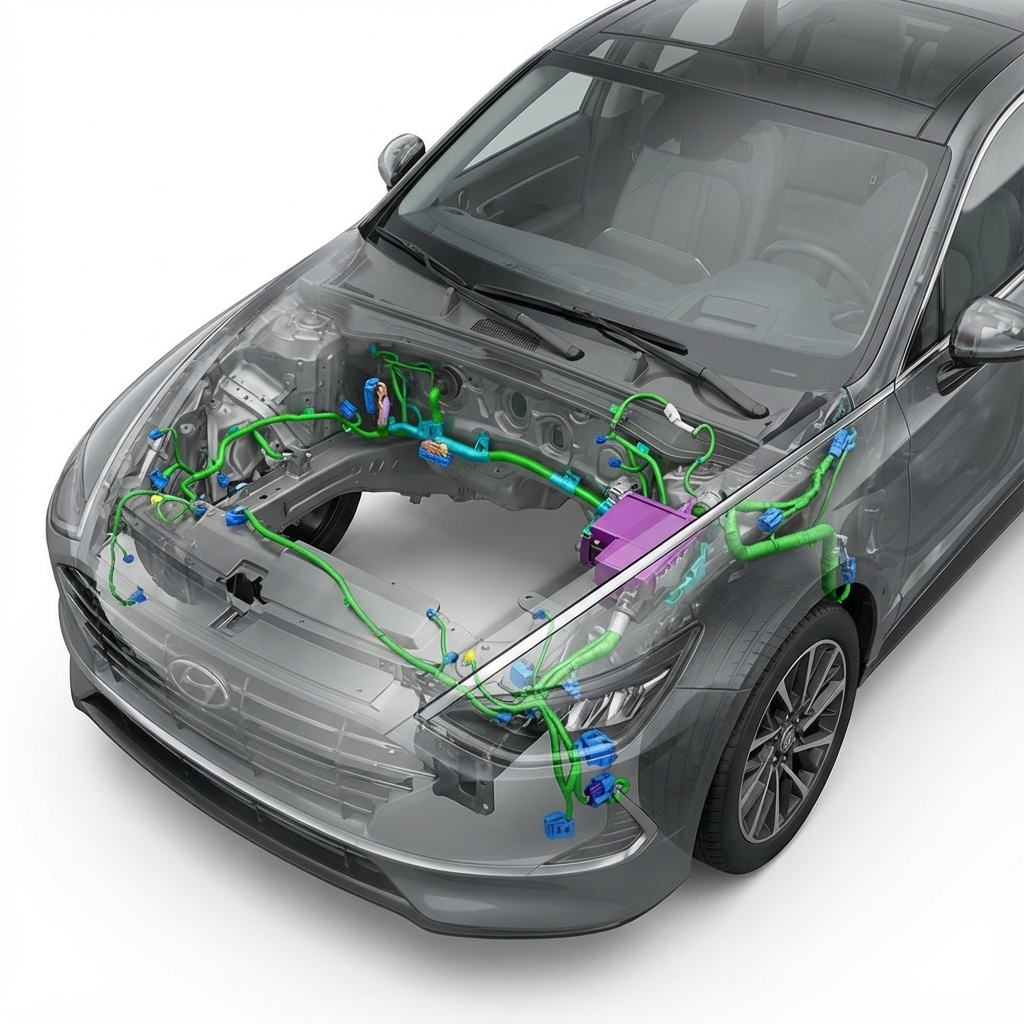

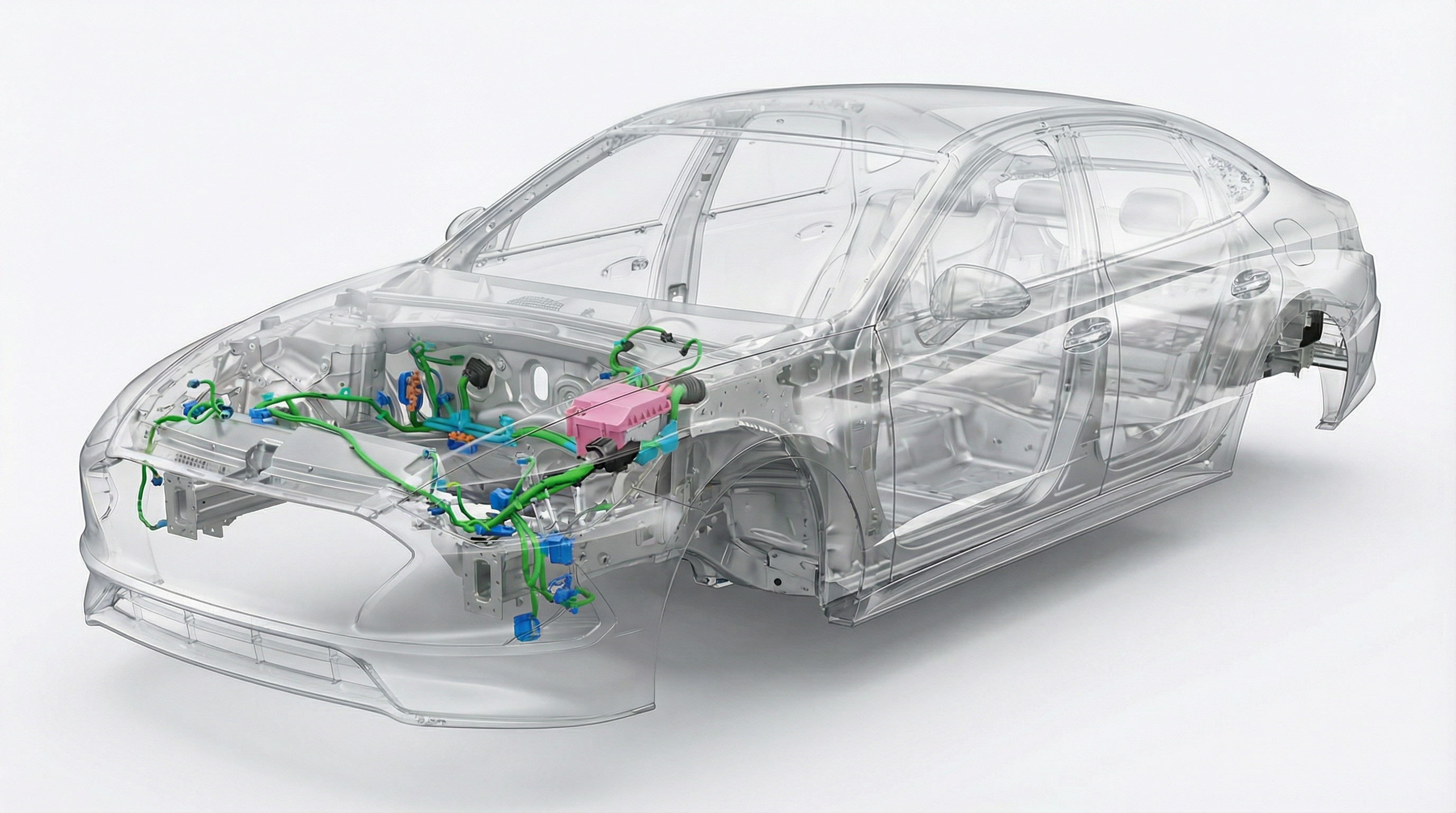

FRONT

FRONT

주요기능

  • 1.ENG ROOM내에 위치하며 밧데리 및 알터네이터로부터 공급받은 전원을 엔진룸내 전원분배기를 통하여 엔진룸내 센서류 및 전장품으로 전원을 공급
  • 2.전원분배기로의 전원 공급
  • 3.쿨링 모듈 전원 및 유니트 전원 공급

주요 연결 시스템

  • 1.헤드램프 좌측, 전방 포그 램프, 사이드 리피터 램프
  • 2.HORN, 전방충격 센서, 쿨링 모듈
  • 3.엔진룸 전원 분배기

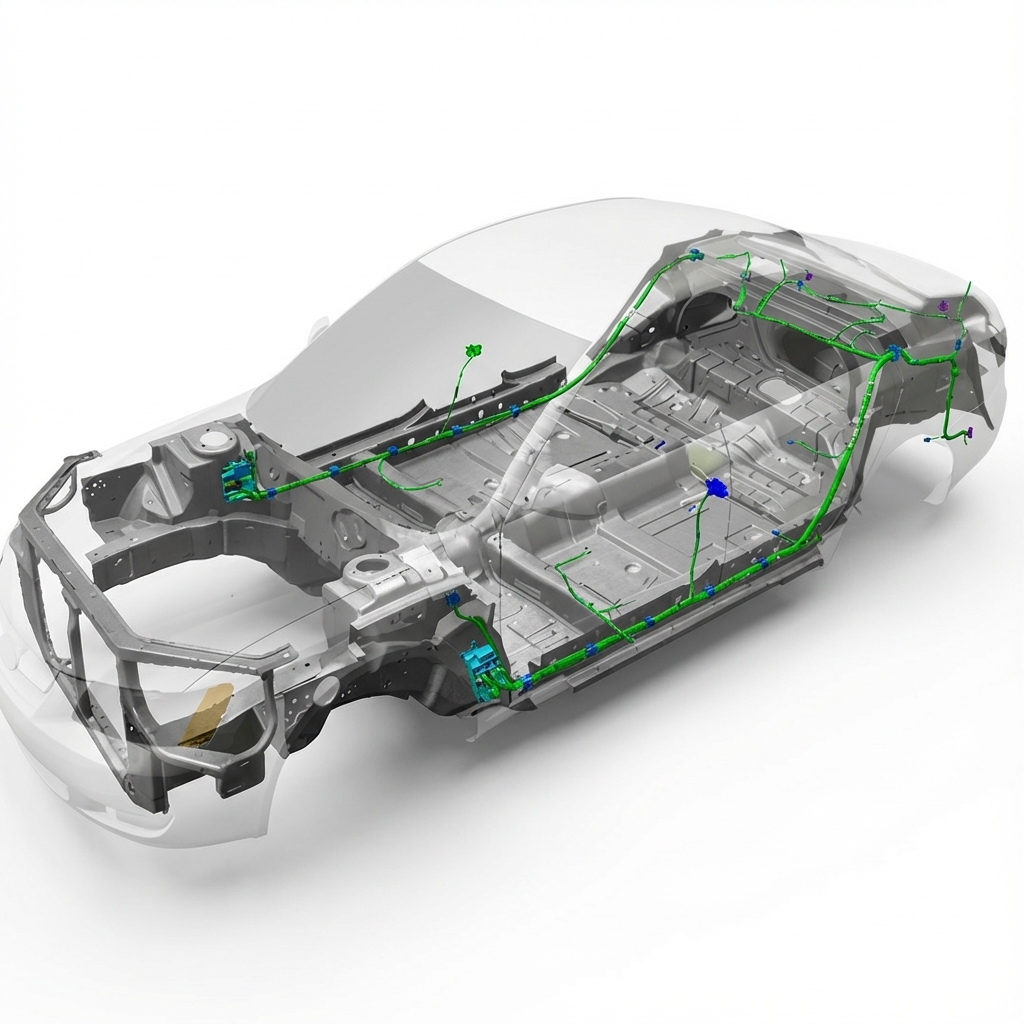

FLOOR

FLOOR

주요기능

  • 1.실내 운전석 카페트 밑에 배선되어 시트 동작 지원
  • 2.트렁크 및 도어측에 장착되는 전장품 동작 지원
  • 3.연료 탱크로 연결되어 연료 공급 장치 동작 지원
  • 4.뒷유리 열선 동작 전원 공급

주요 연결 시스템

  • 1.FUEL관련 : Fuel Pump Motor/게이지/압력센서
  • 2.LAMP류 : 후방 연결 램프류(후진,STOP,방향지시,번호판)
  • 3.AIR_BAG류 : CURTAIN A/BAG, SIDE A/BAG, A/BAG ECU
  • 4.Power Outlet, 시트 열선, 앰프, 우퍼 스피커
CONT

CONT

주요기능

  • 1.ENG부 중앙에 위치하며 ENG 및 시동 제어회로, 각종 SENSOR제어 회로, 공회전(IDLE) 제어회로에 전류를 공급
  • 2.엔진 및 변속기로 배선되며 엔진가동과 관련된 각종센서 및 ECU/TCU측 동작 지원

주요 연결 시스템

  • 1.엔진 센서류 : 캠포지션 센서, 크랭크 포지션 센서, 에어플로우 센서 등
  • 2.변속기부 : 스피드 입출력 센서, 변속기 솔레노이드, 변속단위치 스위치
  • 3.EMISSION관련 : 산소센서, 캐니스터 압력 센서
  • 4.ECU(Engine Control Module), TCU(Transmission Control Unit)

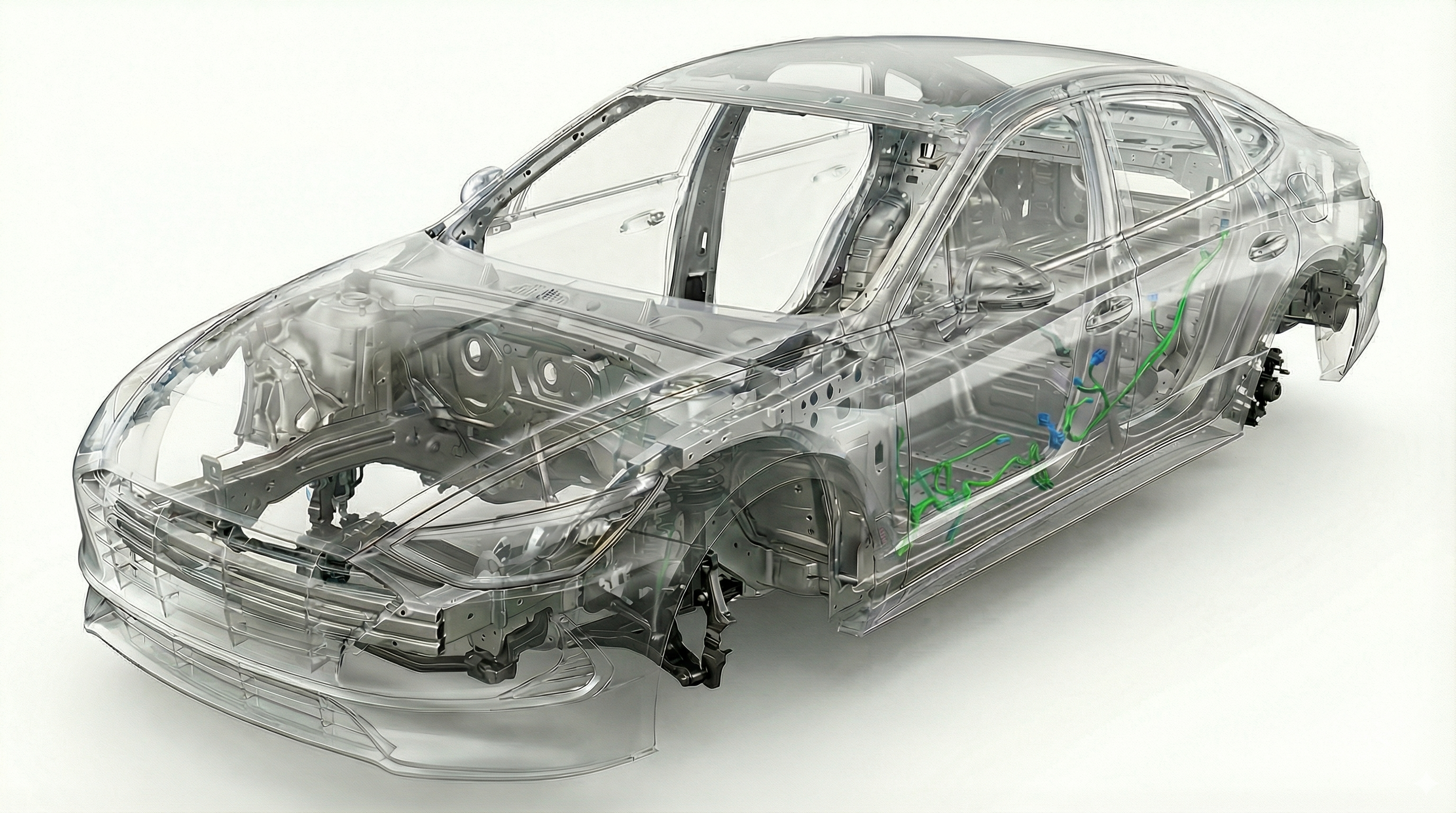

DOOR

DOOR

주요기능

  • 1.DRIVER측 및 ASSIST측 DOOR의 각종 SW,ACTR 및 SPEAKER에 전원 및 SIG연결

주요 연결 시스템

  • 1.DOOR LOCK, OUT SIDE MIRROR, POWER WINDOW, SPEAKER

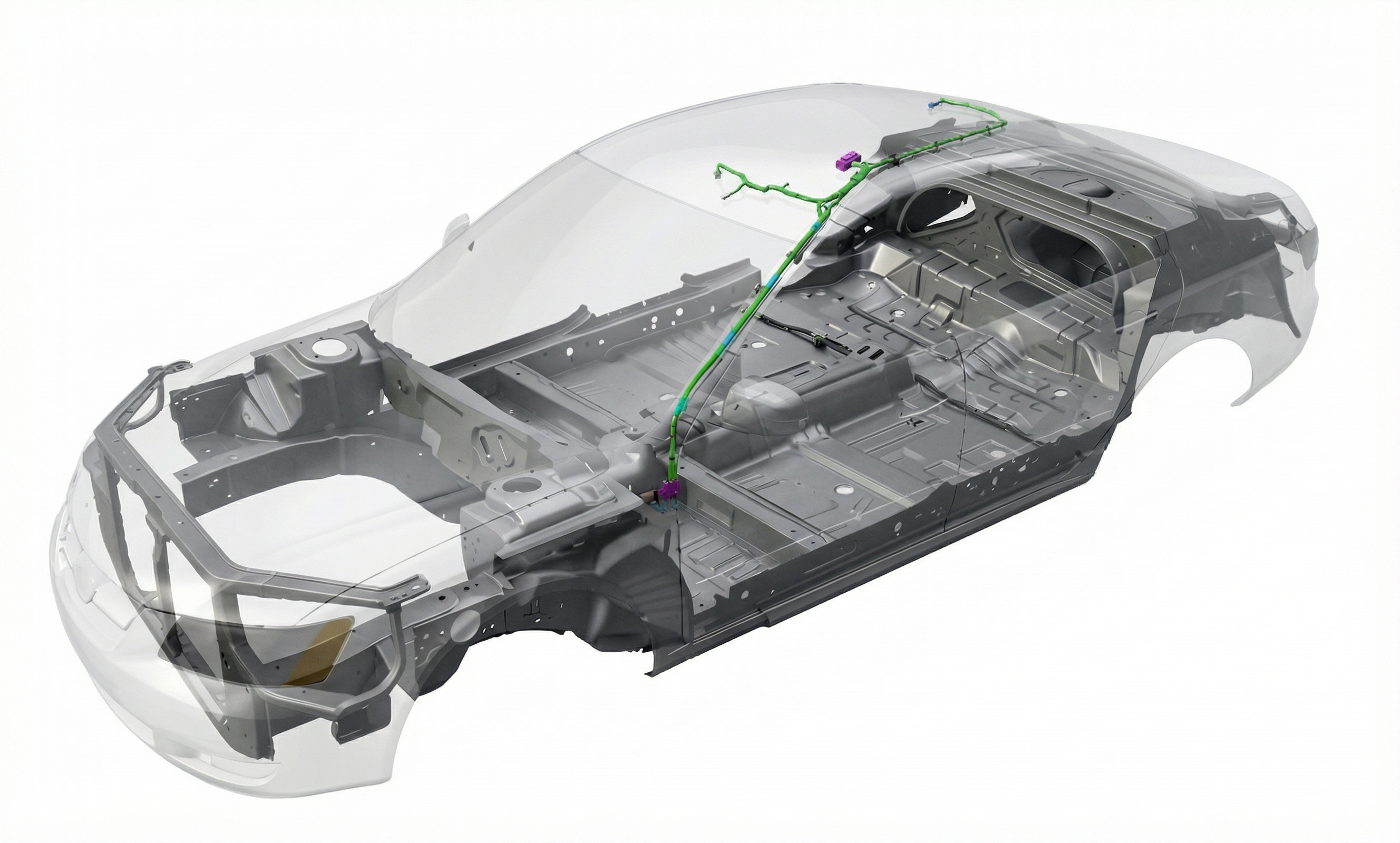

ROOF

ROOF

주요기능

  • 1.ROOF에 위치하여 헤드라이닝에 붙어 모듈화되어 조립됨
  • 2.ROOF측 LAMP 및 SUNROOF 관련 전원 및 SIG 연결
  • 3.작업성 향상을 위해 EXTN 처리

주요 연결 시스템

  • 1.SUN ROOF
  • 2.ECM(Electronic Chromic mirror), 헨드프리 마이크
  • 3.ROOM LAMP, MAP LP, HOME LINK
